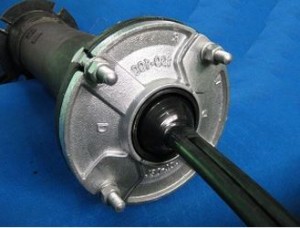

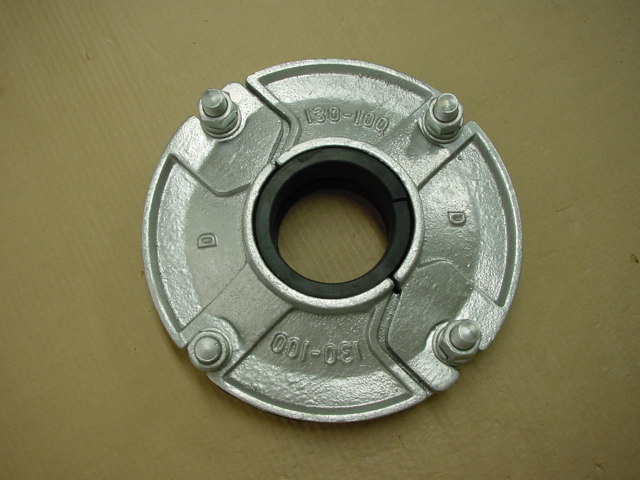

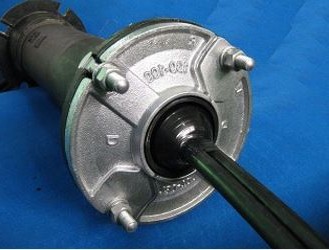

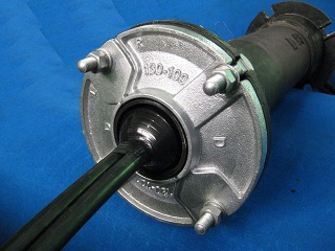

Ａ型防水鋳鉄管用防水装置
配電用CVケーブルおよび通信・制御ケーブルの防水管用管路口防水装置です。
付属のゴムキャップを取付作業時にケーブル径・条数に合わせて切断するフリータイプ
なので、選定が容易です。
耐水圧0.098ＭＰa
ゴムパッキン間にネオシールを充填することにより防水します。
メーカー標準在庫のため、他の防水装置より短納期で納入が可能です。
施工手順動画（メーカー様ホームページより）
防水鋳鉄管はこちらからご覧いただけます。
製品資料はこちらより Ａ型防水鋳鉄管用防水装置

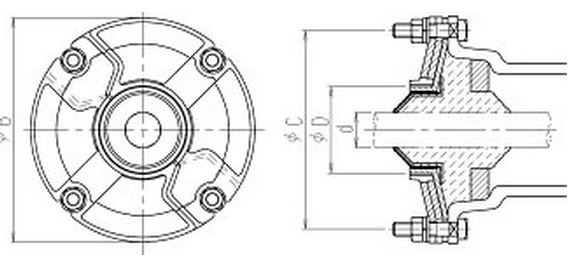

| 製品サイズ | 各部寸法（mm） | 収容ｹｰﾌﾞﾙ外径 | ||
| ΦD | ΦB | ΦC | ||
| A型防水装置一般ケーブル50 | 50 | 150 | 120 | 40mm以下 |
| A型防水装置一般ケーブル75 | 63 | 209 | 175 | 50mm以下 |
| A型防水装置一般ケーブル100 | 99 | 230 | 200 | 85mm以下 |
| A型防水装置一般ケーブル130 | 103 | 260 | 230 | 90mm以下 |
| A型防水装置一般ケーブル150 | 123 | 282 | 250 | 112mm以下 |
| 品名・サイズ | 適用 | 図面 | 在庫区分 | メーカー |
|---|---|---|---|---|
| A型防水装置 | 図面(PDF) | メーカー在庫品 | 土井製作所
|
