緩衝防護管(FEP補強管)

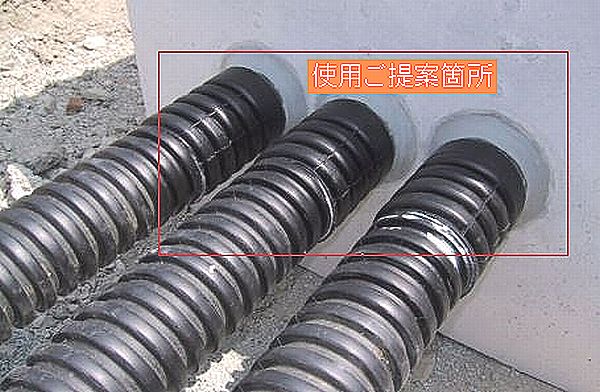

緩衝防護管は、FEP(エフレックス等)管の管路出口部の補強用に使用します。

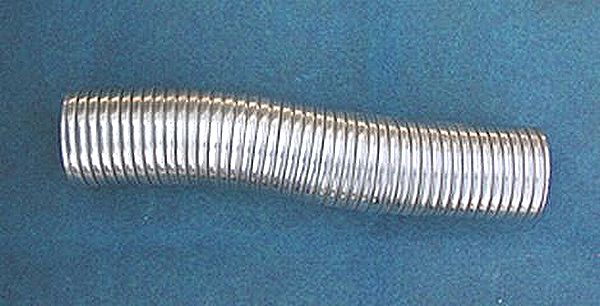

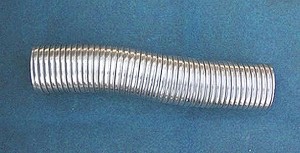

ステンレス製可とう管で、エフレックスの曲がりに追従しながらFEPを防護します。
想定沈下量200mmまで対応可能です。
標準長さは500mmですが、特殊長さも製作可能ですので御相談ください。

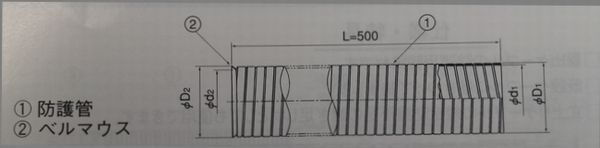

サイズ | FEP外径 | 防護管 | ベルマウス | 全長 | 沈下量 | ||
内径d1 | 外径D1 | 内径d2 | 外径D2 | ||||
FEPD 30 | 40 | 51.5 | 56.2 | 49 | 57 | 500 | 200 |
FEPD 40 | 54 | 60 | 64.7 | 57 | 66 | 500 | 200 |
FEPD 50 | 65 | 70 | 74.7 | 68 | 76 | 500 | 200 |
FEPD 65 | 85 | 89 | 95 | 86 | 96 | 500 | 200 |
FEPD 80 | 102 | 110 | 116 | 106 | 118 | 500 | 200 |
FEPD 100 | 130 | 135.5 | 141.5 | 133 | 144 | 500 | 200 |
FEPD 125 | 160 | 170.5 | 177.5 | 167 | 187 | 500 | 200 |
FEPD 150 | 189 | 200.5 | 207.5 | 196 | 220 | 500 | 200 |
製品資料はこちら 緩衝防護管カタログ
品名・サイズ | 適用 | 図面 | 在庫区分 | メーカー |
---|---|---|---|---|
緩衝防護管 | 受注生産品 | (株)土井製作所 ![]() |
